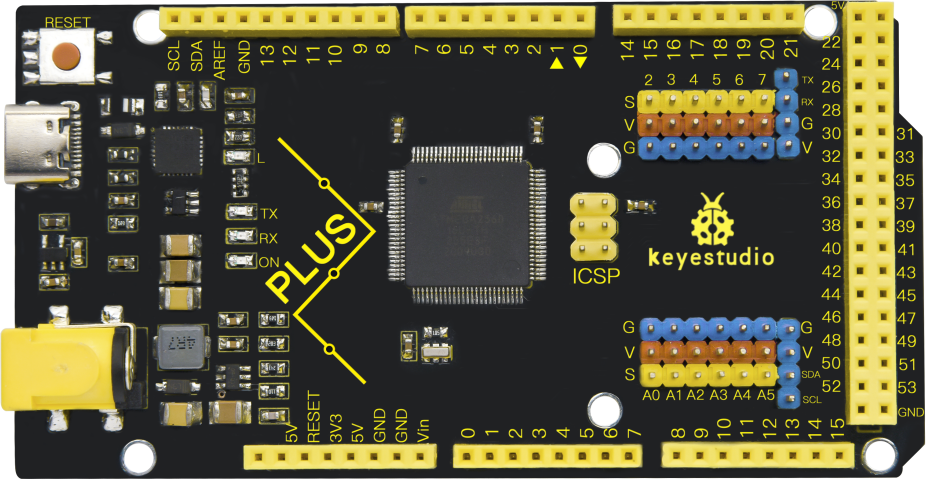

Scheda Keyestudio Mega 2560 Plus

🧠 Il centro di controllo del progetto

Immaginiamo una serra con sensori, pulsanti, segnalazioni luminose, un display e diversi dispositivi da comandare. Ogni elemento richiede collegamenti e alcuni devono utilizzare interfacce specifiche.

La Mega permette di organizzare questi collegamenti con maggiore libertà. Possiamo assegnare gruppi di pin alle diverse parti del progetto e lasciare spazio per successive espansioni.

💡 Più pin significa più collegamenti disponibili. Non significa poter alimentare direttamente più motori o altri carichi: per questi servono circuiti di comando e alimentazioni adeguate.

⚖️ Confronto con Arduino UNO R3

Che cosa cambia quando il progetto cresce?

Caratteristica UNO R3 Mega 2560 Plus
Microcontrollore ATmega328P ATmega2560
Pin digitali dedicati 14 54
Uscite PWM 6 15
Ingressi analogici 6 16
Porte seriali hardware 1 4
Memoria Flash totale 32 KB 256 KB
Memoria SRAM 2 KB 8 KB
Memoria EEPROM 1 KB 4 KB
Frequenza di clock 16 MHz 16 MHz
Logica di funzionamento 5 V 5 V

Le uscite PWM fanno parte dei pin digitali: non sono pin da aggiungere al totale. Anche alcune interfacce di comunicazione condividono pin con gli ingressi e le uscite.

🧠 Più capiente, non automaticamente più veloce: entrambe le schede lavorano a 16 MHz. Il vantaggio della Mega è soprattutto nella disponibilità di collegamenti, memoria e interfacce hardware.

🗺️ Riconoscere i pin

Una mappa da consultare durante il montaggio.

I pin digitali sono distribuiti lungo il bordo superiore e il connettore laterale. Gli ingressi analogici si trovano nella parte inferiore. Sono presenti anche connettori per alimentazione, comunicazione e programmazione.

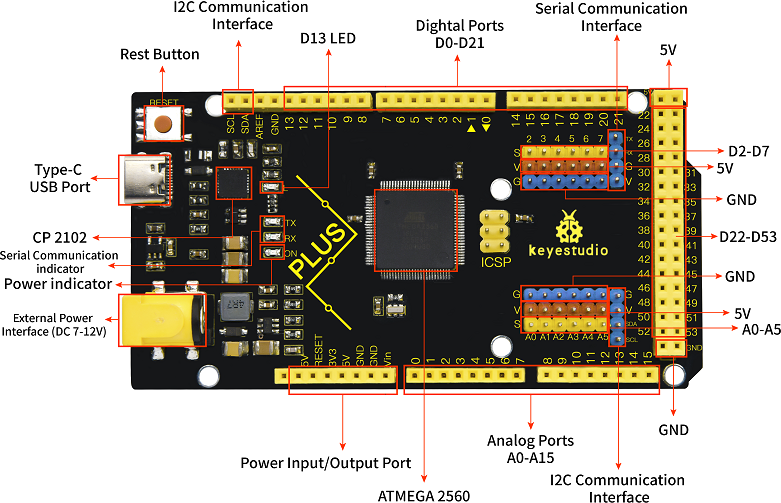

Mappa dei pin e delle interfacce della Keyestudio Mega 2560 Plus

🔍 Clicca sull’immagine per aprirla e ingrandire le indicazioni.

💡 Prima assegna, poi collega: prepara una tabella con dispositivo, pin utilizzato, alimentazione e funzione. Nei progetti grandi evita molti errori e rende più semplice trovare un collegamento sbagliato.

🔌 Gruppi di pin e funzioni

Un riferimento rapido.

Funzione Pin A che cosa serve
Ingressi e uscite digitali D0–D53 Pulsanti, segnali digitali, LED e comandi verso circuiti esterni.
PWM D2–D13, D44–D46 Regolazione dell’intensità dei LED e segnali di controllo compatibili.
Ingressi analogici A0–A15 Lettura di potenziometri e sensori con uscita analogica.
I²C SDA: D20
SCL: D21		 Comunicazione con sensori e display I²C.
SPI MISO: D50
MOSI: D51
SCK: D52
SS: D53		 Comunicazione con periferiche SPI. La selezione dei dispositivi dipende dal circuito e dalla libreria.
Interrupt esterni D2, D3, D18, D19, D20, D21 Rilevamento di eventi su ingressi dedicati.
LED integrato D13 Prime prove e segnalazioni.
RESET RESET Riavvio del programma.
⚠️ Le funzioni si sovrappongono: ad esempio D20 e D21 sono anche i pin I²C. Non considerarli disponibili per un altro uso mentre quella comunicazione è attiva.

🎚️ Sedici ingressi analogici

Osservare molte grandezze nello stesso progetto.

Avere numerosi ingressi analogici permette di distribuire sensori in punti diversi: per esempio più sensori di umidità del terreno, potenziometri di regolazione e rilevatori di luce.

La lettura analogica standard restituisce valori da 0 a 1023. Il numero letto rappresenta una tensione rispetto al riferimento utilizzato: non è automaticamente una temperatura, una percentuale o una misura in lux.

  • 🌱 Confronta più vasi o zone di una serra.
  • ☀️ Confronta l’illuminazione in più punti.
  • 🎛️ Crea un pannello con diverse regolazioni.
💡 Più ingressi non significa letture simultanee: il programma acquisisce i canali in sequenza. Per confrontare i dati, registra anche il momento e le condizioni delle misure.

📡 Quattro porte seriali

Collegare più dispositivi senza occupare un’unica comunicazione.

Porta Ricezione RX Trasmissione TX
Serial D0 D1
Serial1 D19 D18
Serial2 D17 D16
Serial3 D15 D14

Possiamo, per esempio, mantenere il monitor seriale sul collegamento USB e dedicare un’altra porta a un ricevitore GPS o a un modulo seriale compatibile. Occorre che anche il programma o la libreria permettano di selezionare la porta desiderata.

⚠️ Collegamenti seriali: normalmente TX di un dispositivo va a RX dell’altro e viceversa, con massa comune. Verifica sempre i livelli logici. D0 e D1 sono condivisi con il collegamento USB e possono interferire con caricamento e monitor.

🔗 I²C e SPI

Condividere una comunicazione tra periferiche.

Con I²C più dispositivi possono condividere SDA e SCL, purché indirizzi e caratteristiche elettriche siano compatibili. I connettori SDA e SCL ripetuti sulla scheda appartengono allo stesso bus: non costituiscono porte I²C indipendenti.

Con SPI più dispositivi possono condividere le linee dati e clock, utilizzando opportuni segnali di selezione. La presenza di molti pin facilita l’organizzazione di questi segnali.

⚠️ Passando da UNO a Mega cambiano alcuni pin: su Mega I²C usa D20 e D21, mentre SPI usa D50–D53. Uno schema preparato per UNO non va copiato senza controllare i collegamenti.

➕ Che cosa aggiunge la versione Plus?

Connettori pratici per il laboratorio.

La scheda mostrata nelle immagini dispone di una porta USB Type-C e di gruppi di collegamento S–V–G per alcuni pin: segnale, alimentazione e massa.

Questi gruppi permettono collegamenti ordinati con moduli compatibili. Nella scheda illustrata sono riportati i segnali D2–D7 e A0–A5, oltre a connessioni per la comunicazione.

💡 I connettori ripetono pin esistenti: D2 sul gruppo S–V–G e D2 sul connettore principale sono lo stesso segnale. Non sono due uscite indipendenti.
⚠️ Leggi le sigle: verifica l’ordine di segnale, alimentazione e massa prima di collegare un modulo. La comodità del connettore non garantisce la compatibilità elettrica del dispositivo.

💾 Più memoria per il programma

Spazio per codice, dati e impostazioni.

  • 📦 Flash: contiene il programma e i dati costanti.
  • 🧮 SRAM: contiene variabili e dati utilizzati durante l’esecuzione.
  • 📝 EEPROM: conserva piccole impostazioni anche senza alimentazione.

La maggiore disponibilità di memoria aiuta quando aggiungiamo librerie, menu, messaggi e strutture dati. Le risorse rimangono comunque limitate: grandi quantità di testo o immagini richiedono una progettazione attenta.

💡 Memoria e organizzazione lavorano insieme: suddividi il progetto in funzioni, riutilizza le variabili quando opportuno ed evita di conservare dati non necessari.

⚡ Alimentare sensori e attuatori

Separare i segnali dalla potenza.

La Mega lavora con logica a 5 V. La scheda può essere collegata al computer tramite USB; per il connettore di alimentazione il produttore indica un ingresso consigliato di 7–12 V.

I pin servono soprattutto a inviare o ricevere segnali. Motori, pompe, elettrovalvole e altri carichi richiedono driver, transistor o moduli di comando adatti. Anche più servomotori possono richiedere un’alimentazione esterna dedicata.

⚠️ Molti pin non significano molta corrente: il produttore indica 20 mA per pin I/O, ma esistono anche limiti complessivi del microcontrollore. Non progettare un carico moltiplicando semplicemente questo valore per il numero dei pin.
🔌 Dispositivi a 3,3 V: verifica se tollerano segnali a 5 V. Quando necessario utilizza adattatori di livello e un’alimentazione appropriata.

🧩 Usarla con ZZBlocks

Il progetto a blocchi cresce insieme al circuito.

ZZBlocks supporta Arduino Mega. Per utilizzare la Mega 2560 Plus seleziona Arduino Mega dal menu delle schede nella barra superiore.

  1. Collega la scheda con un cavo USB dati.
  2. Seleziona Arduino Mega in ZZBlocks.
  3. Controlla che gli strumenti necessari siano pronti.
  4. Assegna ai blocchi i pin effettivamente utilizzati nel circuito.
  5. Verifica il programma e caricalo sulla porta corretta.
  6. Controlla letture e messaggi con il monitor seriale.
⚠️ Scegli la scheda corretta: la Mega Plus non va compilata come Arduino UNO. Quando trasferisci un progetto, ricontrolla anche pin speciali e compatibilità dei blocchi e delle librerie.

Se il computer non riconosce la porta, verifica il cavo e il driver CP2102 utilizzato dalla scheda Keyestudio.

🌱 Un esempio: la serra didattica

Un progetto che può crescere per fasi.

Una serra è un buon esempio di sistema con ingressi, elaborazione e uscite. Possiamo iniziare con poche misure e aggiungere progressivamente nuove funzioni.

  • 🌡️ Temperatura e umidità dell’aria.
  • 🌱 Sensori del terreno in diversi vasi.
  • ☀️ Rilevamento della luminosità.
  • 🔘 Pulsanti per scegliere modalità e soglie.
  • 🖥️ Display con valori e messaggi.
  • 💡 Segnalazioni luminose e avvisi sonori.
  • 💧 Comandi verso i circuiti che gestiscono irrigazione o ventilazione.

La disponibilità di molti collegamenti permette di mantenere distinte queste funzioni, documentarle e provarle singolarmente.

🧪 Procedi per sottosistemi: prova prima i sensori, poi l’interfaccia e infine i circuiti di comando. Integra le parti soltanto dopo averne verificato il comportamento.

🤖 Altri progetti possibili

Quando molti ingressi e uscite fanno la differenza.

  • 🚦 Plastico di una città: semafori, pulsanti pedonali, illuminazione e rilevatori.
  • 🤖 Robot con numerosi sensori: ostacoli, finecorsa, comandi e segnalazioni.
  • 🎛️ Pannello interattivo: pulsanti, potenziometri, LED e display.
  • 📊 Stazione di acquisizione: misure da più punti e registrazione tramite periferiche compatibili.
  • 🎵 Installazione sonora: ingressi e sequenze programmate per creare interazioni.
🌐 Connessioni di rete: questa scheda non integra Wi-Fi o Bluetooth. Per aggiungerli servono moduli esterni e un supporto software adeguato. I blocchi ZZBlocks riservati a ESP32 non diventano compatibili selezionando Mega.

📚 Documentazione

Risorse per approfondire.

🔎 Controlla la versione: questa guida riguarda la KS0499 Mega 2560 Plus illustrata nelle immagini. Altre Mega Keyestudio possono utilizzare connettori USB o circuiti di interfaccia differenti.
